Çatı Tipi Fanlar

Ürün Açıklaması

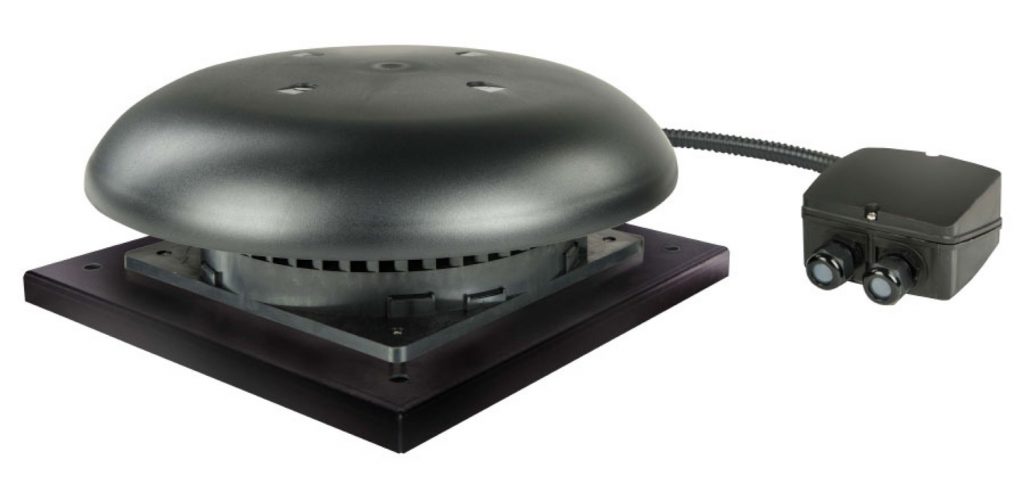

TPSB, yatay atışlı, düşük yükseklik, seyrek kanatlı, çatı tipi fan serisidir.

Poliamid gövdeli, özel hava koşullarına dayanıklı şapka ve galvanizli çelik montaj çerçevesi ile donatılmıştır. Dinamik olarak dengelenmiş motor rotor tertibatına sahiptir.

Motor Özellikleri

• Motor tipi: Monofaze motor
• Besleme: 230V - 50/60Hz
• Koruma sınıfı: IP 44
• Yalıtım sınıfı: Sınıf F (Model 190/060 Sınıf B)
• Yatak: Gres bilyalı rulmanlar (kalıcı)
• Koruma: Termal koruyucu
• Terminal kutusu: IP65

Teknik Özellikler

• Yatay atışlı çatı tipi fan
• Düşük yükseklik
• Seyrek kanatlı tasarım
• Gövde: Poliamid
• Özel hava koşullarına dayanıklı şapka
• Galvanizli çelik montaj çerçevesi
• Dinamik olarak dengelenmiş motor rotor tertibatı
• Çatı montajı için uygun
• Hava koşullarına dayanıklı yapı

Ürün Açıklaması

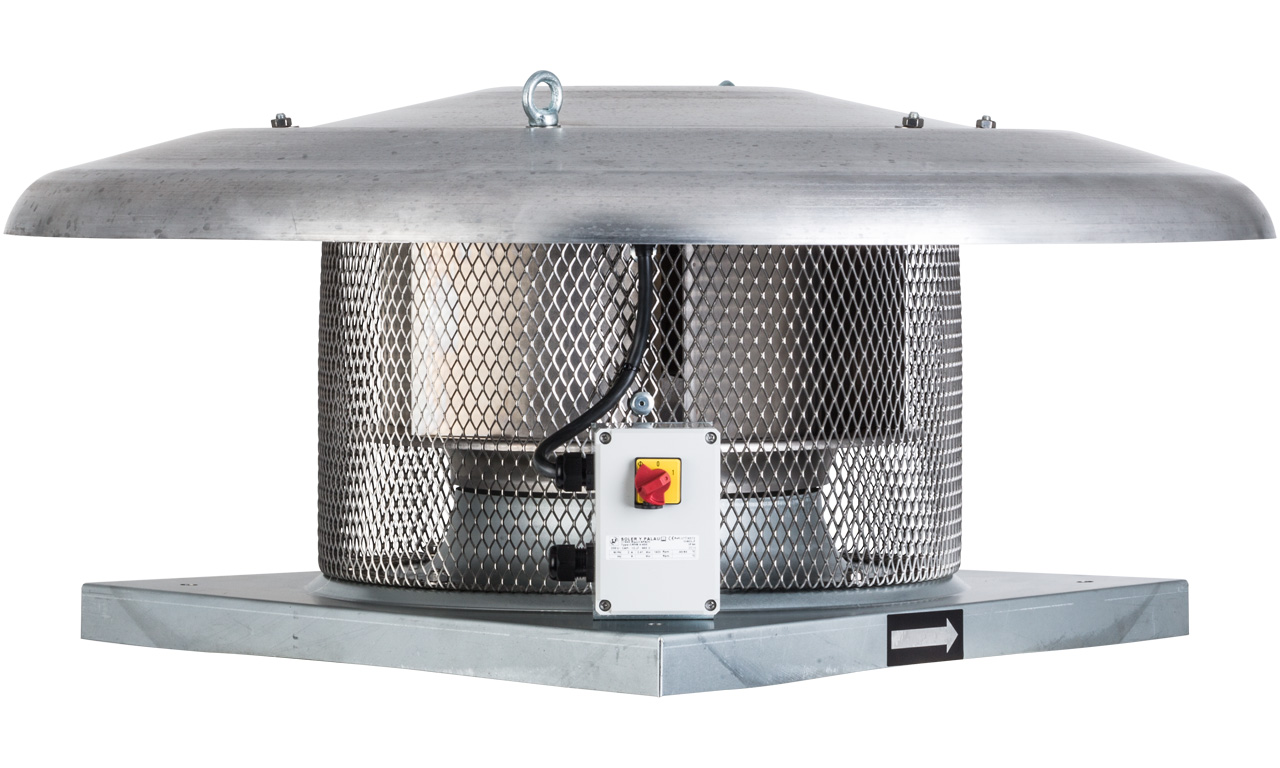

CRHB-N / CRHT-N, yatay atışlı çatı tipi radyal fan serisidir. Çok ince bir tasarıma sahiptir.

Galvanizli çelik sacdan imal edilmiş montaj plakası, alüminyum şapka ve plug fan kanatları ile donatılmıştır. 225 ve 250 modelleri için kanatlar plastikten, 280 ila 630 modelleri için alüminyum levhadan imal edilmiştir.

Bir kuş koruyucu, harici rotor motoru, termal koruyucu ve On-Off izolatör anahtarı ile korunmaktadır.

Motor Özellikleri

• Motor tipi: Harici rotor motoru
• Kutuplar: Modele bağlı olarak 2, 4 veya 6 kutup
• Koruma: Termal koruyucu
• On-Off izolatör anahtarı

Elektrik Girişi

Monofaze Modeller:

• Besleme: 230V-50/60Hz
• Özel not: Modeller 4-500 ve 6/630 için 230V-50Hz
• Koruma sınıfı: IP 54
• Yalıtım sınıfı: Sınıf F
• Hız kontrolü: Voltaj tarafından kontrol edilebilir hız

Trifaze Modeller:

• Besleme: 230/400V-50/60Hz
• Özel not: Modeller 4-450, 4/560 ve 6/630 için 230/400V-50Hz
• Koruma sınıfı: IP 54
• Yalıtım sınıfı: Sınıf F
• Hız kontrolü: Frekans invertörü ve voltajla kontrol edilebilir hız (4-450 ve 4-560 modelleri hariç)

Teknik Özellikler

• Yatay atışlı çatı tipi radyal fan
• Çok ince tasarım
• Montaj plakası: Galvanizli çelik sac
• Şapka: Alüminyum
• Plug fan kanatları: 225 ve 250 modelleri için plastik, 280-630 modelleri için alüminyum levha
• Kuş koruyucu
• Harici rotor motoru
• Termal koruyucu
• On-Off izolatör anahtarı
• 2, 4 veya 6 kutup motor seçenekleri
• Hız kontrolü uyumlu

Ürün Açıklaması

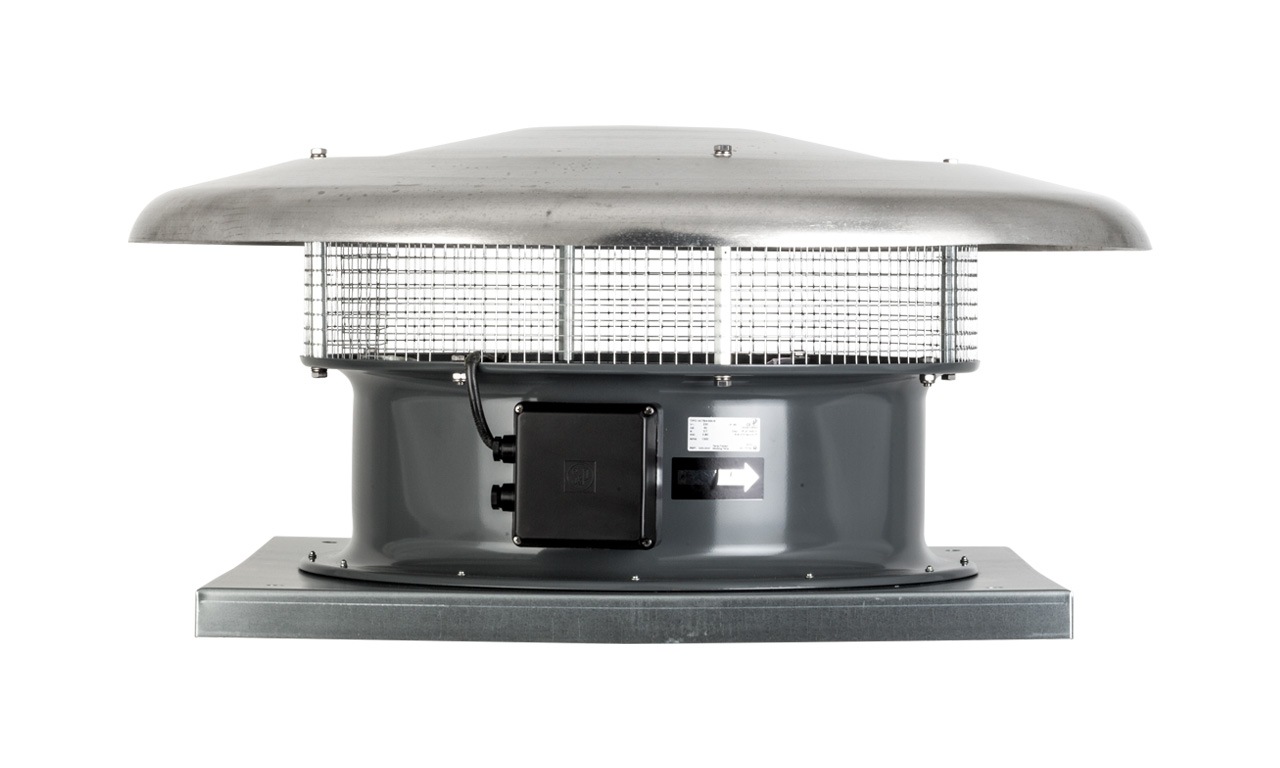

HCTB / HCTT, çatı tipi yatay atışlı aksiyal fan serisidir. İki farklı versiyonda üretilmektedir:

• "B" modeli: İçeriden dışarıya hava atışı için (aspirasyon)
• "A" modeli: Dışarıdan içeriye hava basmak için (basınçlandırma)

Fan gövdesi galvanizli çelikten, şapka sıvama alüminyumdandır.

Rotorlar 315, 355 ve 400 çaplarda ek dayanım için fiberglas takviyesi kimyasal bağlı, tek parça enjeksiyon plastiktendir.

450'den 1000 çapa kadar modellerde plastik kanatlar alüminyum döküm göbeğe kilitlenmiştir.

Motor Özellikleri

• Koruma sınıfı: IP65 (800, 900 ve 1000 modeller IP55 korumalıdır)
• Yalıtım sınıfı: Class F
• Koruma: Güvenilir aşırı ısınma korumalı (800, 900 ve 1000 modellerde termik koruma yoktur)
• Yatak: Ömür boyu için yağlanmış bilye rulmanlı
• Çalışma sıcaklığı: 800, 900 ve 1000 modeller için -30°C, +40°C; diğer modeller için -40°C, +70°C

Elektrik Girişi

• Monofaze: 230V-50Hz (Kapasitör terminal kutusunun içindedir)
• Trifaze: 400V-50Hz

Hız Kontrolü

• Monofaze modeller: HCTB/4-560, HCTB/4-630 dışındaki bütün monofaze modellerde trafo ile hız kontrolü yapılabilir
• Trifaze modeller: HCTT/4-560, HCTT/4-630, Ø 710'dan 1000 çapa kadar modeller dışında kalan bütün trifaze modellerde trafo ile motoru tek devirli modellerde inverterle devir kontrolü yapılabilir

Teknik Özellikler

• Çatı tipi yatay atışlı aksiyal fan
• İki versiyon: "B" modeli (aspirasyon) ve "A" modeli (basınçlandırma)
• Gövde: Galvanizli çelik
• Şapka: Sıvama alüminyum
• Rotorlar (315, 355, 400 çaplar): Fiberglas takviyesi kimyasal bağlı, tek parça enjeksiyon plastik
• Rotorlar (450-1000 çaplar): Plastik kanatlar alüminyum döküm göbeğe kilitlenmiş
• IP65 korumalı motor (800, 900, 1000 modeller IP55)
• Class F yalıtım
• Aşırı ısınma koruması (800, 900, 1000 modeller hariç)
• Ömür boyu yağlanmış bilye rulmanlar
• Hız kontrolü uyumlu

Ürün Açıklaması

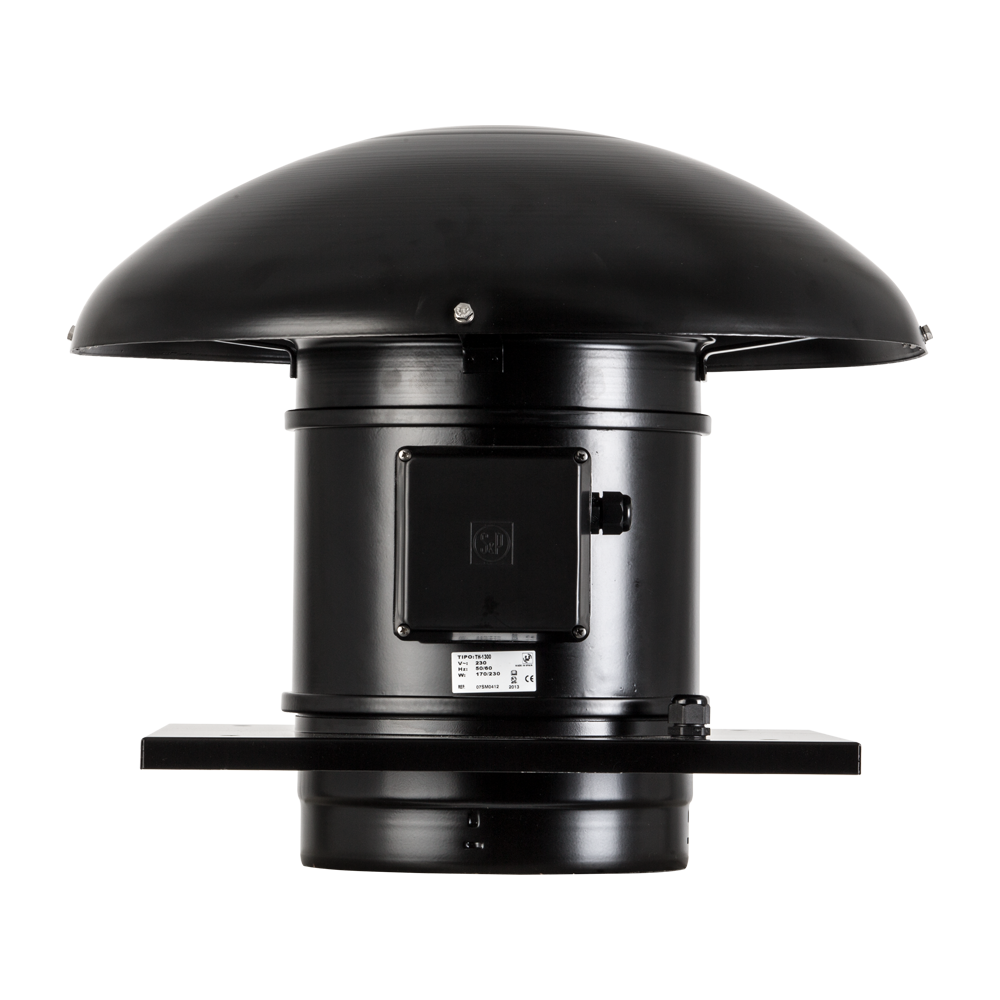

TH-MIXVENT, çatı tipi karışık akışlı fan serisidir. Standart egzoz fanlarıdır.

Model Özellikleri:

• 500 ve 800 modelleri: Kalın ve takviyeli enjeksiyon kalıplı plastikten imal edilmiştir
• 1300 ve 2000 modelleri: Yüksek kaliteli preslenmiş çelik sacdan imal edilmiştir

Tüm modellerin montaj tabanları çelik sacdan üretilmiştir.

Şapka Özellikleri:

• 500 ve 800 modeller: Preslenmiş çelik sac
• 1200 ve 2000 modeller: Sıvama alüminyum

Tüm modeller standart olarak koruyucu kafes ve kablolama bağlantı elemanı ile gelir.

Tüm metalik parçalar dış hava koşullarına dayanıklı siyah epoksi-polyester ile boyanmıştır.

Fanların motor ve pervaneli gövdesi iki kelepçe ile kolayca takılıp çıkarılabilir.

Motor Özellikleri

• Koruma sınıfı: IP 44
• Yalıtım sınıfı: Class B
• Koruma: Termal korumalı
• Yatak: Uzun ömürlü yatak yuvası

Elektrik Girişi

• Monofaze: 230V-50Hz (Kapasitör elektrik bağlantı terminalinin içindedir)
• Tüm motorlar çift devirli bağlantıya sahiptir
• Hız kontrolü: Voltaj ile elektronik veya ototransformatör kontrolörleri kullanılarak yapılabilir

Ek Bilgi

• Motor ve fan gövdesi 180° döndürülebilir, taze hava fanı olarak kullanılabilir

Teknik Özellikler

• Çatı tipi karışık akışlı fan
• Standart egzoz fanı
• 500 ve 800 modeller: Kalın ve takviyeli enjeksiyon kalıplı plastik
• 1300 ve 2000 modeller: Yüksek kaliteli preslenmiş çelik sac
• Montaj tabanı: Çelik sac
• Şapka: 500/800 modeller preslenmiş çelik sac, 1200/2000 modeller sıvama alüminyum
• Standart koruyucu kafes
• Kablolama bağlantı elemanı
• Dış hava koşullarına dayanıklı siyah epoksi-polyester boya
• Motor ve pervaneli gövde kolayca takılıp çıkarılabilir (2 kelepçe)
• IP 44 korumalı motor
• Class B yalıtım
• Termal korumalı
• Çift devirli bağlantı
• Hız kontrolü uyumlu
• 180° döndürülebilir (taze hava fanı olarak kullanılabilir)

Ürün Açıklaması

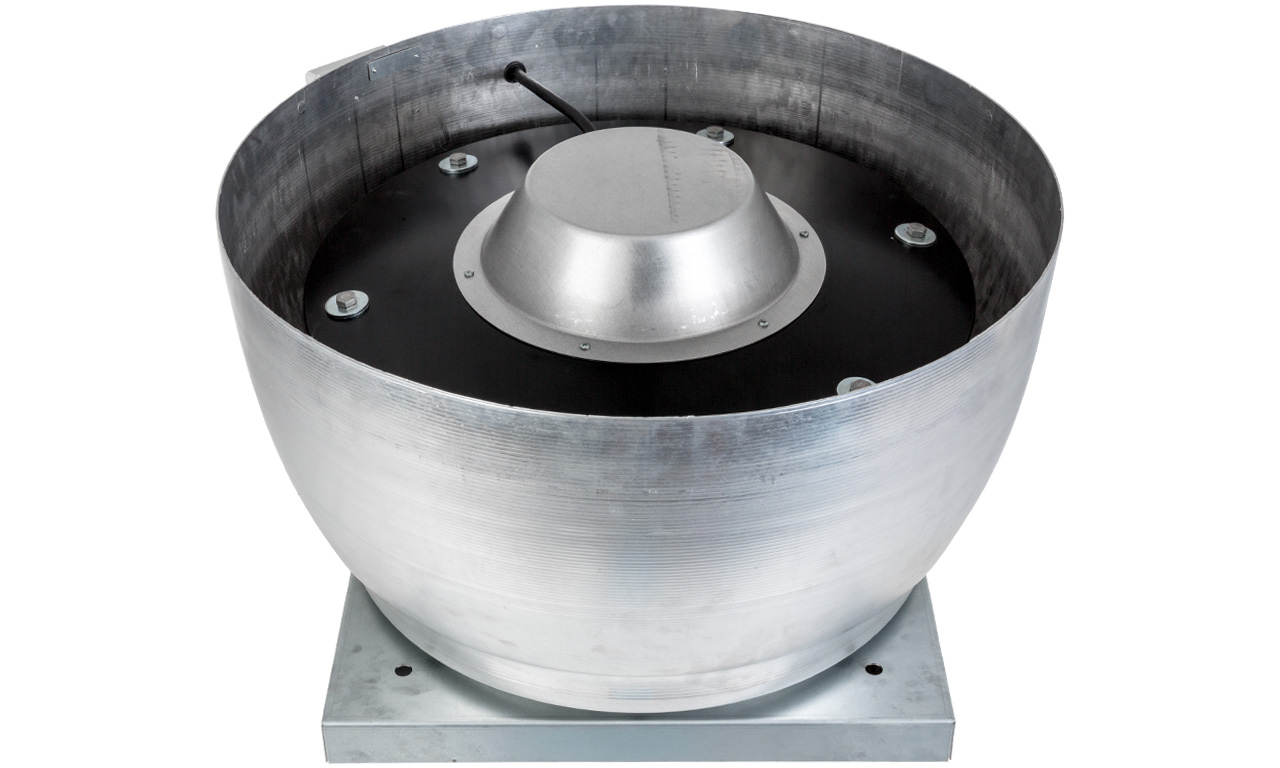

CRVB-N / CRVT-N, dikey atışlı çatı tipi radyal fan serisidir. Çok ince bir tasarıma sahiptir.

Galvanizli çelik sacdan imal edilmiş montaj plakası, alüminyum gövde ve plug fan kanatları ile donatılmıştır. 225 ve 250 modelleri için kanatlar plastikten, 280 ila 630 modelleri için alüminyum levhadan imal edilmiştir.

Bir kuş koruyucu, harici rotor motoru, termal koruyucu ve On-Off izolatör anahtarı ile korunmaktadır.

Motor Özellikleri

• Motor tipi: Harici rotor motoru
• Kutuplar: Modele bağlı olarak 2, 4 veya 6 kutup
• Koruma: Termal koruyucu
• On-Off izolatör anahtarı

Elektrik Girişi

Monofaze Modeller:

• Besleme: 230V-50/60Hz
• Özel not: Modeller 4-500 ve 6/630 için 230V-50Hz
• Koruma sınıfı: IP 54
• Yalıtım sınıfı: Sınıf F
• Hız kontrolü: Voltaj tarafından kontrol edilebilir hız

Trifaze Modeller:

• Besleme: 230/400V-50/60Hz
• Özel not: Modeller 4-450, 4/560 ve 6/630 için 230/400V-50Hz
• Koruma sınıfı: IP 54
• Yalıtım sınıfı: Sınıf F
• Hız kontrolü: Frekans invertörü ve voltajla kontrol edilebilir hız (4-450 ve 4-560 modelleri hariç)

Teknik Özellikler

• Dikey atışlı çatı tipi radyal fan
• Çok ince tasarım
• Montaj plakası: Galvanizli çelik sac
• Gövde: Alüminyum
• Plug fan kanatları: 225 ve 250 modelleri için plastik, 280-630 modelleri için alüminyum levha
• Kuş koruyucu
• Harici rotor motoru
• Termal koruyucu
• On-Off izolatör anahtarı
• 2, 4 veya 6 kutup motor seçenekleri
• Hız kontrolü uyumlu

Ürün Açıklaması

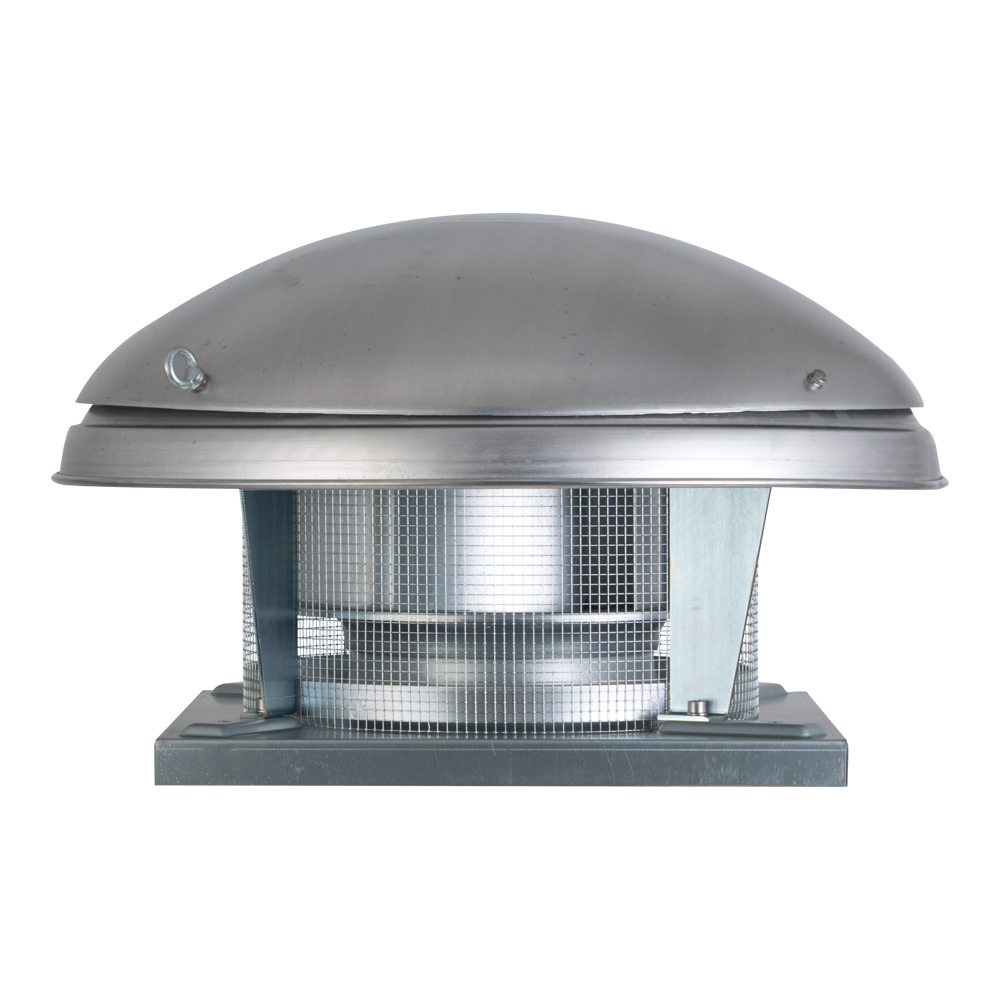

MAX-TEMP CTHB / CTHT serisi çatı tipi yatay atışlı radyal fanlar, yangın koşullarında duman tahliyesi için özel olarak tasarlanmıştır ve CE işaretli F400-120 [1] belgelidir.

Tüm modeller 120 °C hava ile sürekli çalışmaya uygundur. Fanların montaj plakası galvanizli çelikten, şapkaları ise sıvama alüminyumdan yapılmıştır.

Tüm modeller kuş geçirmez kafes korumalıdır. Modele bağlı olarak 4, 6, 8, 4/8 veya 6/12 kutuplu, monofaze veya trifaze motor seçenekleri sunar.

[1] 140, 180 ve 200 modelleri bu sertifikasyonun dışındadır.

Motor Özellikleri

180N'den 400N'ye kadar modeller:

• Monofaze, tek hızlı motor: 220-240V-50Hz, IP55, Class F, termal aşırı yük korumalı*. Voltaj kontrol edilebilir hız**.
• Trifaze, tek hızlı motor: 220-240/400-415V-50Hz, IP55, Class F, termal aşırı yük korumalı*. Voltaj ve/veya frekans inverteri ile kontrol edilebilir hız**.
• Trifaze, 2 hızlı motor: 380-415V-50Hz, 4/8 kutuplu, IP55, Class F, termal aşırı yük korumalı*.

450N'den 630N'ye kadar modeller:

• Trifaze, tek hızlı motor: 220-240/400-415V-50Hz, IP55, Class F. Frekans inverteri ile kontrol edilebilir hız*.
• Trifaze, 2 hızlı motor: 380-415V-50Hz, 4/8 kutuplu (sadece 450N), IP55, Class F.

630H, 710N ve 710H modelleri:

• Trifaze, tek hızlı motor: 400-415V-50Hz, IP55, Class F. Frekans inverteri ile kontrol edilebilir hız*.

Ek Bilgiler

• 180N, 200N ve 225N modelleri şömine dumanlarının tahliyesi için özel olarak tasarlanmıştır
• İstek üzerine trifaze 2 hızlı motor (380-450V-50Hz, 6/12 kutuplu) 450N'den 710H'ye kadar modeller için üretilebilir

Teknik Özellikler

• Çatı tipi yatay atışlı radyal fan
• Yangın koşullarında duman tahliyesi için tasarım
• CE işaretli F400-120 belgeli (140, 180, 200 modeller hariç)
• 120 °C hava ile sürekli çalışma kapasitesi
• Montaj plakası: Galvanizli çelik
• Şapka: Sıvama alüminyum
• Kuş geçirmez kafes koruma
• 4, 6, 8, 4/8 veya 6/12 kutuplu motor seçenekleri
• Monofaze ve trifaze motor seçenekleri
• IP55 korumalı motor
• Class F yalıtım
• Termal aşırı yük koruması
• Hız kontrolü uyumlu
• Yangın güvenlik sistemi uyumlu

Ürün Açıklaması

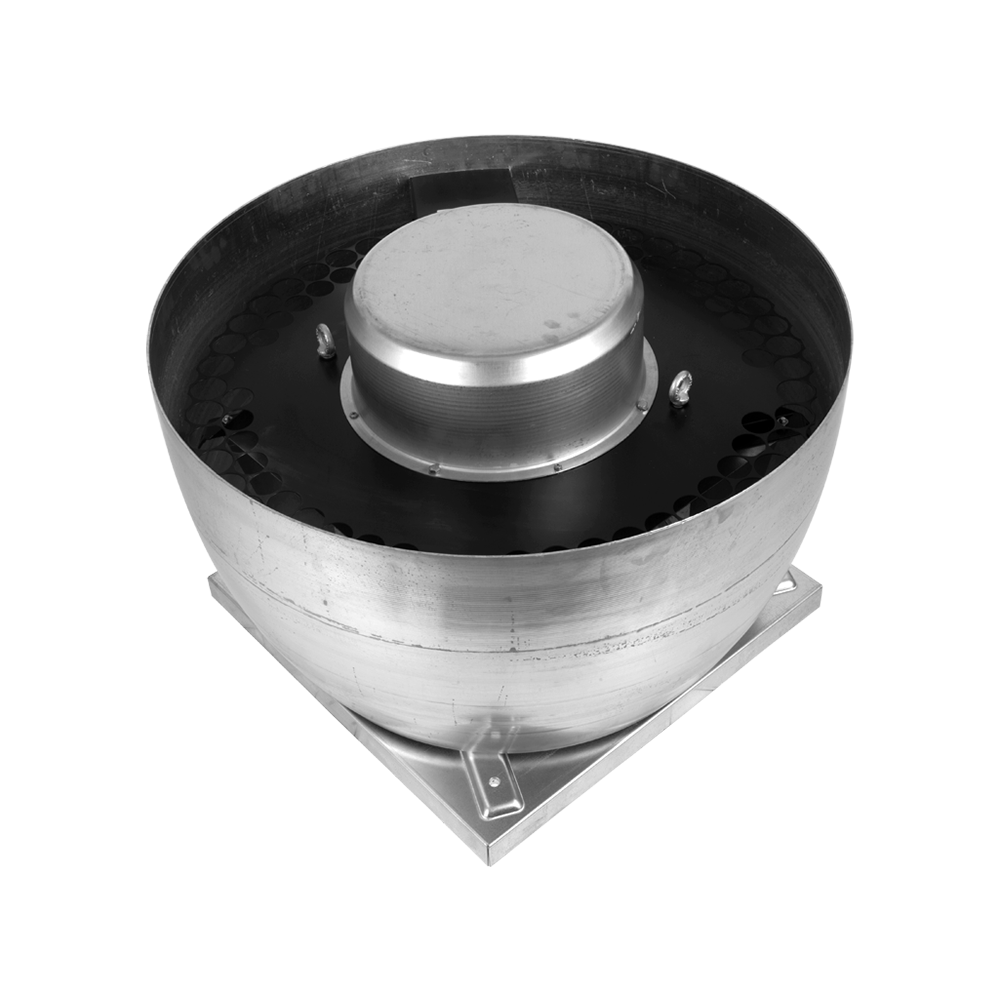

CTVB / CTVT serisi çatı tipi dikey atışlı radyal fanlar, yangın koşullarında duman tahliyesi için özel olarak tasarlanmıştır ve CE işaretli F400-120 [1] belgelidir.

Tüm modeller 120 °C hava ile sürekli çalışmaya uygundur. Fanların montaj plakası galvanizli çelikten, şapkaları ise sıvama alüminyumdan yapılmıştır.

Tüm modeller kuş geçirmez kafes korumalıdır. Modele bağlı olarak 4, 6, 8, 4/8 veya 6/12 kutuplu, monofaze veya trifaze motor seçenekleri sunar.

[1] 140, 180 ve 200 modelleri bu sertifikasyonun dışındadır.

Motor Özellikleri

180N'den 400N'ye kadar modeller:

• Monofaze, tek hızlı motor: 220-240V-50Hz, IP55, Class F, termal aşırı yük korumalı*. Voltaj kontrol edilebilir hız**.
• Trifaze, tek hızlı motor: 220-240/400-415V-50Hz, IP55, Class F, termal aşırı yük korumalı*. Voltaj ve/veya frekans inverteri ile kontrol edilebilir hız**.
• Trifaze, 2 hızlı motor: 380-415V-50Hz, 4/8 kutuplu, IP55, Class F, termal aşırı yük korumalı*.

450N'den 630N'ye kadar modeller:

• Trifaze, tek hızlı motor: 220-240/400-415V-50Hz, IP55, Class F. Frekans inverteri ile kontrol edilebilir hız*.
• Trifaze, 2 hızlı motor: 380-415V-50Hz, 4/8 kutuplu (sadece 450N), IP55, Class F.

630H, 710N ve 710H modelleri:

• Trifaze, tek hızlı motor: 400-415V-50Hz, IP55, Class F. Frekans inverteri ile kontrol edilebilir hız*.

Ek Bilgiler

• 180N, 200N ve 225N modelleri şömine dumanlarının tahliyesi için özel olarak tasarlanmıştır
• İstek üzerine trifaze 2 hızlı motor (380-450V-50Hz, 6/12 kutuplu) 450N'den 710H'ye kadar modeller için üretilebilir

Teknik Özellikler

• Çatı tipi dikey atışlı radyal fan
• Yangın koşullarında duman tahliyesi için tasarım
• CE işaretli F400-120 belgeli (140, 180, 200 modeller hariç)
• 120 °C hava ile sürekli çalışma kapasitesi
• Montaj plakası: Galvanizli çelik
• Şapka: Sıvama alüminyum
• Kuş geçirmez kafes koruma
• 4, 6, 8, 4/8 veya 6/12 kutuplu motor seçenekleri
• Monofaze ve trifaze motor seçenekleri
• IP55 korumalı motor
• Class F yalıtım
• Termal aşırı yük koruması
• Hız kontrolü uyumlu
• Yangın güvenlik sistemi uyumlu
