Dikdörtgen Kanal Tipi Fanlar

Ürün Açıklaması

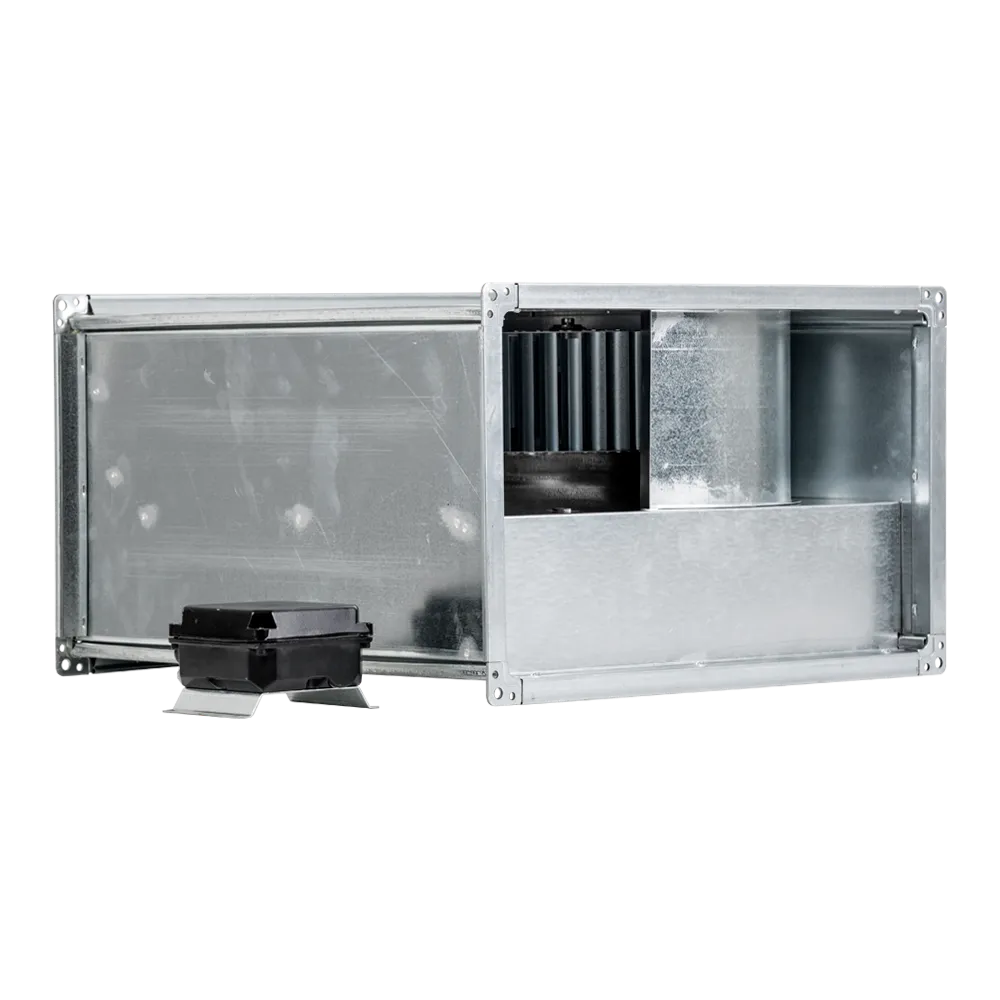

ILB/ILT, galvaniz çelikten imal edilen dikdörtgen kanal tipi fan serisidir. Motor gövdesini kanal bağlantısından sökmeden motor ve kanat bölümüne müdahale edilmesine olanak sağlayan müdahale kapağına sahiptir.

Tüm modeller direkt akuple ileri eğik radyal kanatlıdır.

Motor Özellikleri

• Motor seçenekleri: Modele bağlı olarak 4, 6 veya 8 kutuplu motor seçenekleri mevcuttur
• Hız kontrolü: Trifaze motorlarda invertör sayesinde hız kontrolü yapılabilir
• Koruma sınıfı: IP 55
• Yalıtım sınıfı: Sınıf F
• Koruma: Termal korumalı
• Yatak: Uzun ömürlü olması için yağlanmış rulman yataklı

Elektrik Girişi

• Monofaze 230V-50Hz
• Trifaze 230/400V-50Hz
• Tüm monofaze ve trifaze motorlar voltaj ayarı ile hız kontrolüne uygundur
• Tüm trifaze motorlar invertör ile hız kontrolüne uygundur
• Teknik özellikler tablosuna bakınız

Teknik Özellikler

• Dikdörtgen kanal tipi fan
• Galvaniz çelikten imal
• Müdahale kapağı (motor gövdesini kanal bağlantısından sökmeden müdahale imkanı)
• Direkt akuple motor
• İleri eğik radyal kanatlar
• 4, 6 veya 8 kutuplu motor seçenekleri
• Kolay bakım ve servis
• Hız kontrolü uyumlu

Ürün Açıklaması

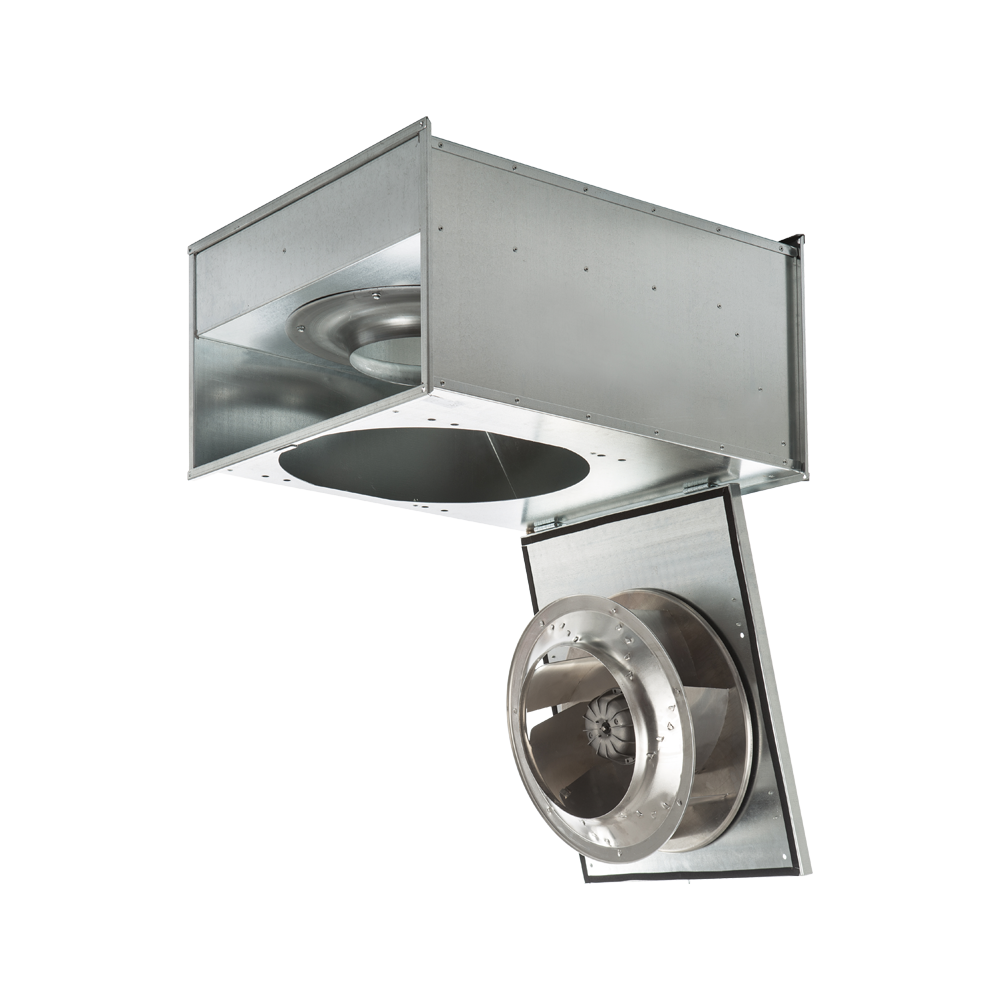

IRB/IRT, montaj alanının çok kısıtlı olduğu veya fanın dikdörtgen kanala montaj edilmesinin gerektiği genel havalandırma uygulamalarına uygun dikdörtgen kanal tipi fan serisidir. Yüksek performanslı radyal fanlardır.

Bütün modeller her yöndeki montajlara uygundur. Gövde yüksek kalite galvaniz çelik sacdan imal edilmiştir. Direkt akuple geriye eğik kanatlar alüminyum sacdan imal edilmiştir.

Dıştan rotorlu motor, Sınıf F yalıtımlı ve termal korumalıdır. Harici terminal kutusu bulunur.

Kolay bakım ve temizlik için motor ve kanatlara müdahale kapağından kolayca ulaşılabilir.

Modeller

• IRB modelleri: Monofaze 230V-50Hz. IP44 veya IP54. Hız anahtarı ile hız kontrolü.
• IRT modelleri: Trifaze 230/400V-50Hz. IP54. Hız anahtarı veya frekans invertörü ile hız kontrolü.

Motor Özellikleri

• Motor tipi: Dıştan rotorlu motor
• Yalıtım sınıfı: Sınıf F
• Koruma: Termal korumalı
• Terminal kutusu: Harici terminal kutusu
• Kolay bakım: Motor ve kanatlara müdahale kapağından kolayca ulaşılabilir

Elektrik Girişi

IRB Modelleri:

• Besleme: Monofaze 230V-50Hz
• Koruma sınıfı: IP44 veya IP54
• Hız kontrolü: Hız anahtarı ile

IRT Modelleri:

• Besleme: Trifaze 230/400V-50Hz
• Koruma sınıfı: IP54
• Hız kontrolü: Hız anahtarı veya frekans invertörü ile

Teknik Özellikler

• Dikdörtgen kanal tipi radyal fan
• Yüksek performanslı radyal fanlar
• Kısıtlı montaj alanları için uygun
• Dikdörtgen kanala montaj
• Her yöndeki montajlara uygun
• Gövde: Yüksek kalite galvaniz çelik sac
• Kanatlar: Direkt akuple geriye eğik kanatlar, alüminyum sacdan imal
• Müdahale kapağı (kolay bakım ve temizlik)
• Harici terminal kutusu
• Genel havalandırma uygulamaları için ideal
• Hız kontrolü uyumlu
