Ürün Açıklaması

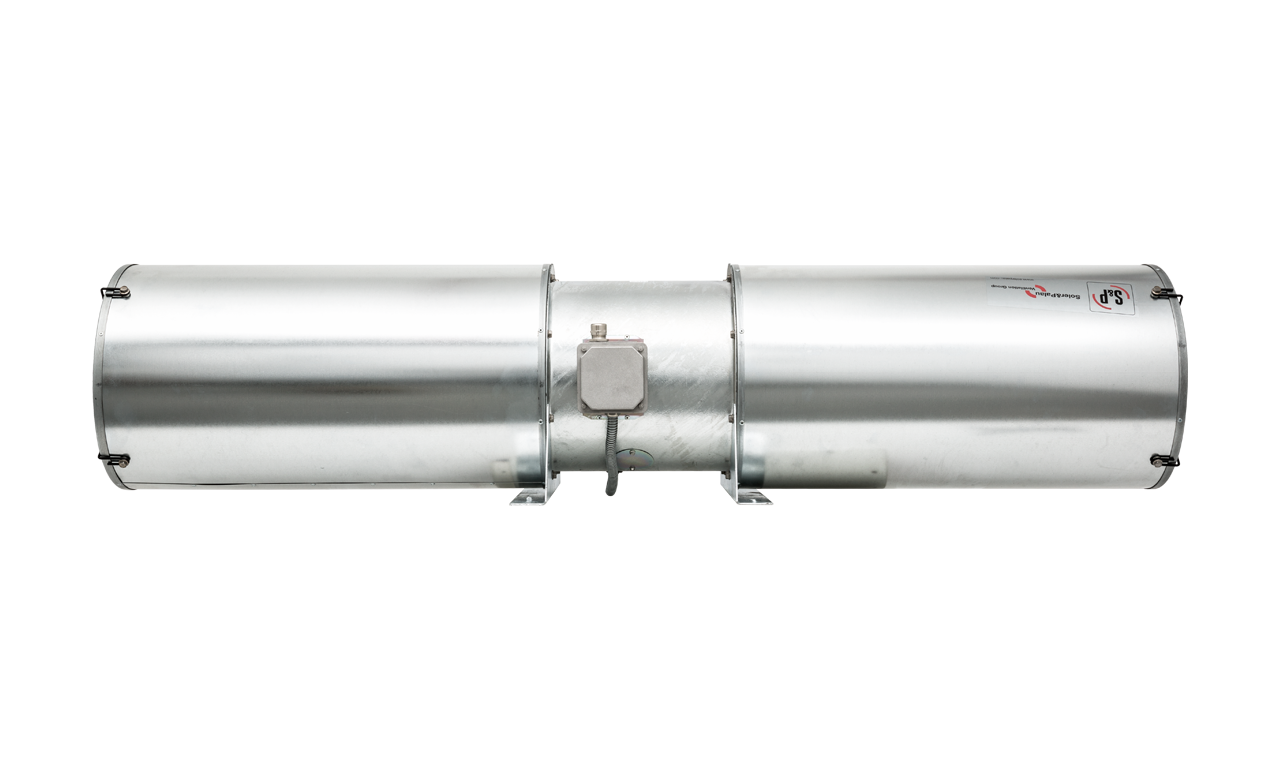

TJHU / TJHT, aksiyel jet fan serisidir. Kapalı otoparklarda, tünellerde ve büyük kapalı alanlarda havayı hava kanalı kullanmadan harekete geçirebilen fanlardır.
Havalandırmada ve yangın koşullarında F400 veya F300 özelliği ile alev içersinde kesintisiz, acil duman egzozu için uygundur.
Seri Özellikleri
- TJHT serisi: Çift yönlü, 6 kanatlı
- TJHU serisi: Tek yönlü, 7 kanatlı
Tanım
- TJHT serisi: Tam çift yönlü, Ø315'den Ø630'a kadar
- TJHU serisi: Tek yönlü, Ø315'den Ø400'e kadar
- Rotörler: ISO 14694:6 6.3 standardına uygun dengelenmiş, EN 1706 standardına uygun alaşımlı alüminyum döküm
- Fan gövdesi ve 2 montaj ayağı: EN 1491:1999 ve EN 10130-99 standardına uygun sıcak daldırma galvanizli çelik
- Elektrik bağlantı kutusu: Fan üzerinde
- Çan ağızlı giriş, iki silindirik susturucu: Akustik malzeme dolu, galvanizli sac çelik
- Fan giriş ve çıkış ağızları: Koruyucu tel kafesli
- Fanların EN 12101-3 uygunluğu: Resmi onaylıdır
- Taşıma için: 400 modellerine kadar fanlar tek parça. 450'den 630'a kadar modeller üç parça halinde teslim edilebilir
Motor Özellikleri
TJHT Serisi:
- Motor gövde modelleri: IEC 80'den 160'a kadar
- F400-120 ve F300-120 için
- Besleme: Trifaze 400V-50Hz
- Koruma sınıfı: IP55
- Yalıtım sınıfı: Class H
TJHU Serisi:
- Motor gövde modelleri: IEC 80 ve 90
- Besleme: Trifaze 400V-50Hz
- F400-120 ve F300-120 için: IP55, Class H yalıtımlı
- F200-120 için: Class F yalıtımlı
Genel Motor Özellikleri:
- Çift devirli 2/4 kutuplu modeller: Dahlander sargılı
- Ortam sıcaklıkları: -20°C / +40°C
- Çalışma sıcaklıkları: -20°C / +40°C
İstek Üzerine
- Tek devirli, 2 kutuplu motor fan
- Tek yönlü fanlar için koruyucu giriş ve çelik yönlendirici çıkış
- Çift yönlü fanlar için giriş ve çıkış çelik yönlendirici
- Elektrik bağlantı kutusu yerine fabrikasında takılmış IP65 akım kesici
- Standart elektrik bağlantı kutusu ile birlikte akım kesici ayrıca aksesuar olarak da mevcut
- RAL koduna uygun dış boya
Teknik Özellikler
- Aksiyel jet fan
- Kapalı otopark, tünel ve büyük kapalı alan havalandırması
- Hava kanalı kullanmadan hava hareketi
- Yangın koşullarında kesintisiz çalışma
- F400 ve F300 özellikleri
- Acil duman egzozu
- TJHT: Çift yönlü, 6 kanatlı
- TJHU: Tek yönlü, 7 kanatlı
- ISO 14694:6 6.3 standardına uygun dengelenmiş rotor
- EN 1706 standardına uygun alaşımlı alüminyum döküm rotor
- Sıcak daldırma galvanizli çelik gövde
- Çan ağızlı giriş ve silindirik susturucular
- Koruyucu tel kafesli giriş ve çıkış
- EN 12101-3 uygunluğu resmi onaylı
- IP55 korumalı motor
- Class H ve Class F yalıtım seçenekleri
- Çift devirli seçenekler (2/4 kutuplu)
- Dahlander sargılı motor
Uygulama Alanları
- Kapalı otoparklar
- Tünel havalandırması
- Büyük kapalı alanlar
- Yangın güvenliği sistemleri
- Acil duman egzoz sistemleri
