Yuvarlak Kanal Tipi Fanlar

Ürün Açıklaması

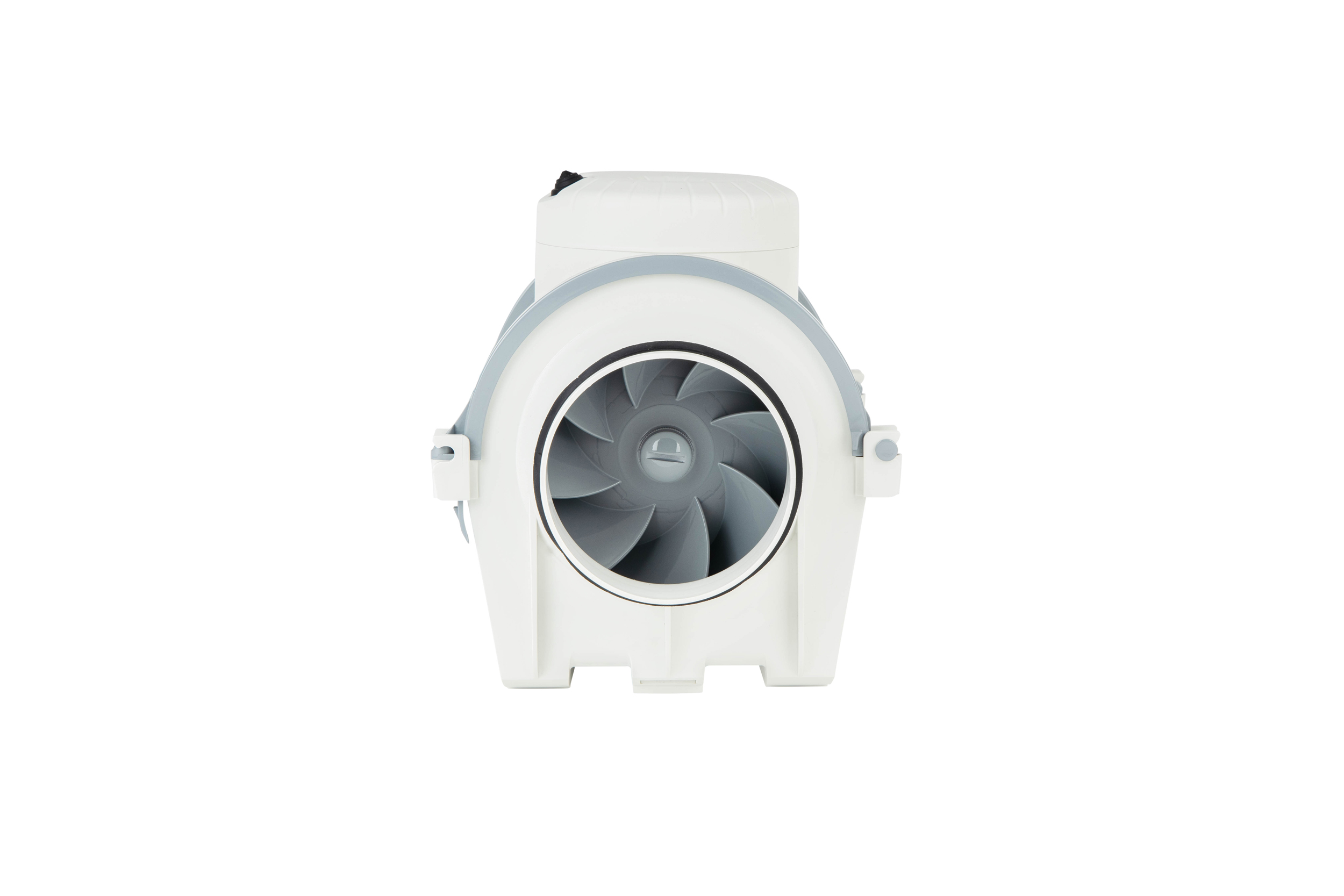

TD EVO, yuvarlak kanallar için özel tasarlanmış düşük profilli karışık akışlı fan serisidir. 7 farklı model ile geniş bir debi aralığı (210 ila 1840 m³/h) ve bağlantı çapları (Ø100 ila 315 mm) sunar.

Benzersiz gövde tasarımı sayesinde, fan motoru ve impeller'ın kanal sisteminden sökmeye gerek kalmadan kolayca çıkarılması ve yeniden takılması mümkündür.

Gövde kompakt ve sert takviyeli plastikten üretilmiştir. İmpeller, kılavuz kanat ve çıkış difüzörünün optimize edilmiş tasarımı, artırılmış performans ve azaltılmış gürültü seviyelerine katkıda bulunur.

Hava sızıntısını önlemek için, fan ana gövde ile montaj ayağı arasında çift enjeksiyonlu sızdırmaz, hava geçirmez yapı içerir. Flanşlarda lastik contalar kullanılarak kanallarla hava geçirmezlik daha da artırılır.

Modeller

• TD EVO: Standart model - 3 hızlı monofaze AC motor
• TD EVO-T: 1 ile 30 dakika arasında ayarlanabilir zamanlayıcıya sahip model. 3 hızlı motor, harici hız kontrolü için uygun değildir.
• TD EVO-VAR: Tek hızlı motor ve entegre değişken hız sürücüsüne sahip model. Maksimum hız performans eğrisi, ürün grafiklerinde genellikle sunulan "HS" performans eğrileri ile uyumludur.

Motor Özellikleri

• Motor tipi: 3 hızlı monofaze AC motor
• Besleme: 220-240V, 50/60Hz
• Yalıtım sınıfı: Sınıf F
• Koruma sınıfı: IP 44
• Hız kontrolü: Yüksek hız voltajı ile hız kontrolü uyumlu
• Termal koruma: Manuel sıfırlamalı termal koruma
• Çalışma sıcaklığı: -20°C ile 60°C arası

Teknik Özellikler

• Düşük profilli karışık akışlı fan
• Yuvarlak kanallar için özel tasarım
• Model sayısı: 7 farklı model
• Debi aralığı: 210 ila 1840 m³/h
• Bağlantı çapları: Ø100 ila 315 mm
• Gövde: Kompakt, sert takviyeli plastik
• Kolay bakım: Motor ve impeller kanal sisteminden sökmeden çıkarılabilir
• Optimize edilmiş impeller, kılavuz kanat ve çıkış difüzörü
• Artırılmış performans
• Azaltılmış gürültü seviyeleri
• Çift enjeksiyonlu sızdırmaz yapı
• Hava geçirmez yapı
• Flanşlarda lastik contalar
• Sessiz blok entegrasyonu (motor ve kılavuz kanat arası)
• Motor titreşimlerinin minimize edilmesi
• Hız ayarlamaları sırasında düşük gürültü

Ürün Açıklaması

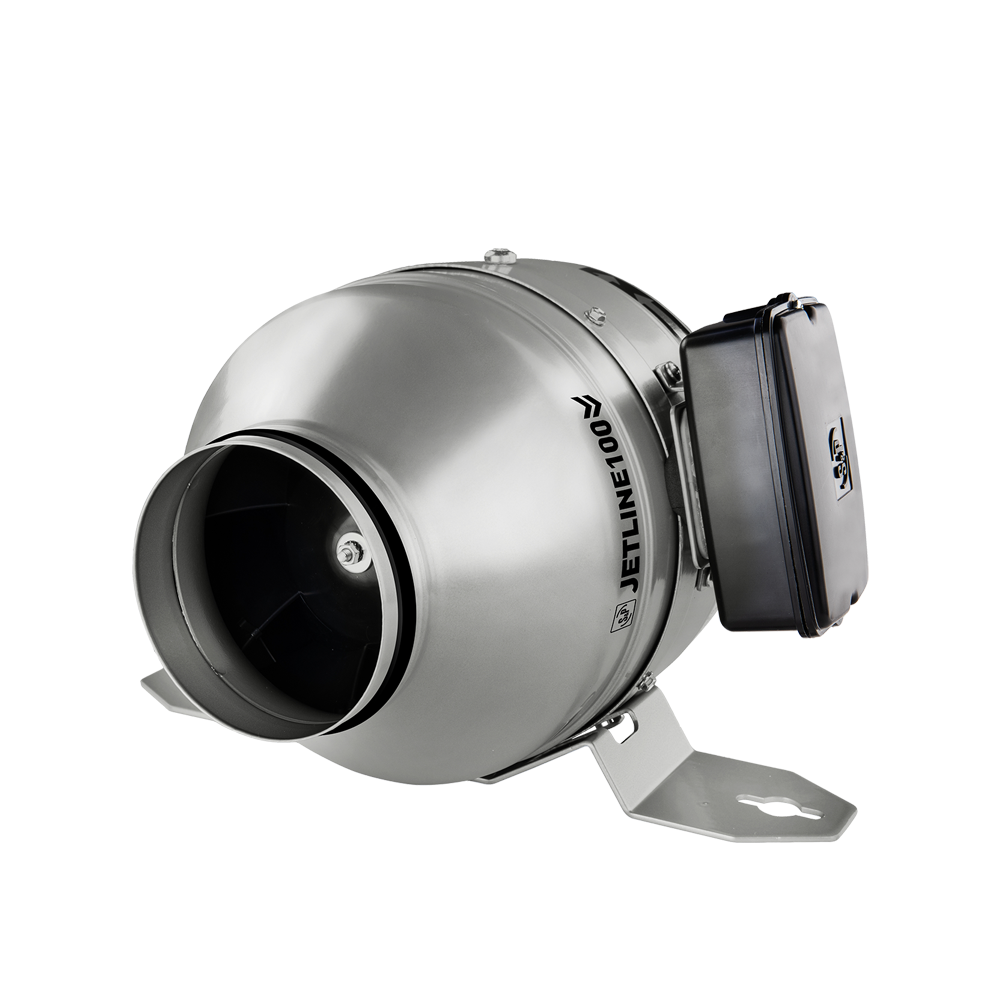

JETLINE, çok düşük gürültü seviyeleri ve yüksek aerodinamik performans için tasarlanmış kanatlı yuvarlak kanal fanı serisidir. 260 ila 1,610 m³/h debi aralığı ve 7 farklı model ile Ø100 ila 315 mm bağlantı çapları sunar.

Gövde, düşük yüksekliğe sahip kompakt bir yapıda galvanizli çelik sacdan üretilmiştir. Terminal kutusu ve montaj ayağı, ürünün yüksekliğini artırmaz.

İmpeller, kılavuz kanat ve çıkış difüzörü, performansı artırmak ve gürültü seviyelerini azaltmak için optimize edilmiş tasarıma sahip enjeksiyon kalıplı plastikten yapılmıştır.

Hava sızıntısını önlemek için, galvanizli çelik gövde ile plastik kılavuz kanat arasında hava geçirmez bağlantı bulunur. Flanşlarda lastik contalar kullanılarak kanallarla hava geçirmezlik daha da artırılır.

Motor ile motor taşıyıcı arasında sessiz blok bulunur, bu da motor titreşimlerini ve kurulumun gürültü seviyesini azaltır.

Motor Özellikleri

• Motor tipi: Harici rotor monofaze AC motor
• Besleme: 220-240V, 50/60Hz
• Özel not: JETLINE-315 modeli: 220-240V 50Hz
• Yalıtım sınıfı: Sınıf F
• Koruma sınıfı: IP 44
• Hız kontrolü: Voltaj kontrollü hız
• Termal koruma: Manuel sıfırlamalı termal koruma
• Çalışma sıcaklığı: -20°C ile 60°C arası

Teknik Özellikler

• Kanatlı yuvarlak kanal fanı
• Çok düşük gürültü seviyeleri
• Yüksek aerodinamik performans
• Model sayısı: 7 farklı model
• Debi aralığı: 260 ila 1,610 m³/h
• Bağlantı çapları: Ø100 ila 315 mm
• Gövde: Kompakt, düşük yüksekliğe sahip galvanizli çelik sac
• Terminal kutusu ve montaj ayağı yüksekliği artırmaz
• İmpeller, kılavuz kanat ve çıkış difüzörü: Enjeksiyon kalıplı plastik
• Optimize edilmiş tasarım
• Artırılmış performans
• Azaltılmış gürültü seviyeleri
• Hava geçirmez bağlantı (galvanizli çelik gövde ve plastik kılavuz kanat arası)
• Flanşlarda lastik contalar
• Sessiz blok (motor ve motor taşıyıcı arası)
• Motor titreşimlerinin azaltılması
• Kurulum gürültü seviyesinin azaltılması

Ürün Açıklaması

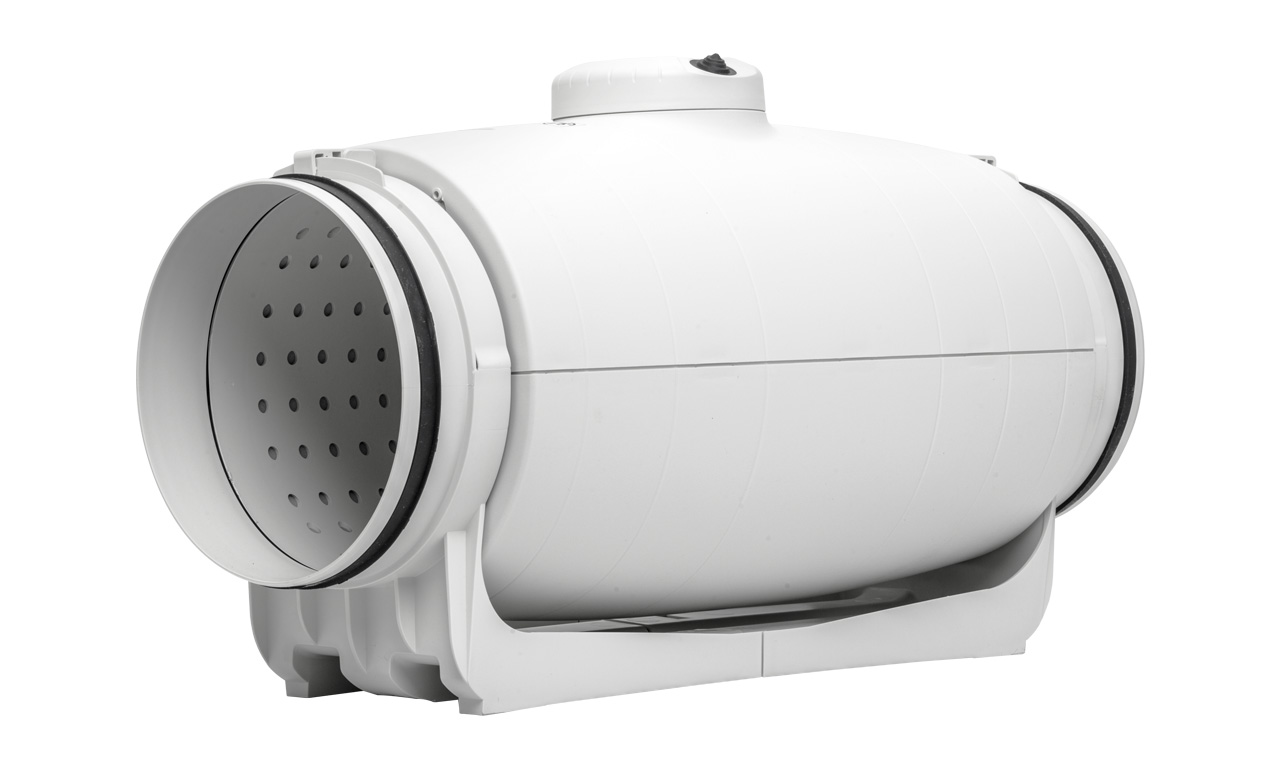

TD SILENT, düşük profilli, ses emici izoleli karışık akışlı fan serisidir. Çok sessiz çalışma özelliği ile insanların çalıştığı ortamlarda ve düşük gürültü seviyelerinin gerekli olduğu yerlerde havalandırma sorunlarına çözüm sunar.

160'tan 1000'e Modeller

Bu modeller düşük profilli, ses emici izoleli karışık akışlı fanlardır ve çok sessiz çalışır. TD-350, TD-500, TD-800 ve TD-1000 modelleri Noise Abatement Society tarafından onaylanmış ve sertifikalandırılmıştır.

Plastik malzemeden üretilmiştir. İç gövde, ses dalgalarını ses emici malzemeye yönlendiren özel delikli tasarıma sahiptir.

Giriş ve çıkış ağızları, titreşimleri sönümlemek ve hava geçirmezliği sağlamak için lastik contalar ile donatılmıştır. Bağlantı terminali, güç kablosu bağlantısını kolaylaştırmak için 360° döndürülebilir özelliğe sahiptir.

Özel Not: TD-160 SILENT modeli, S&P'nin patentli özel yüzen motoruna sahiptir.

1300'den 2000'e Modeller

Bu modeller de düşük profilli, ses emici izoleli karışık akışlı fanlardır ve çok sessiz çalışır. TD2000 modeli Noise Abatement Society tarafından onaylanmış ve sertifikalandırılmıştır.

Fiberglas akustik izolasyon ve epoksi polyester boyalı çelik sacdan üretilmiştir. Hava akışını iyileştirmek ve ses seviyelerini azaltmak için tasarlanmış aerodinamik ağız içerir. Fan ünitesi, kanal bağlantılarını ayırmaya gerek kalmadan açılabilir.

TD-SILENT-T Modelleri

Bu TD-SILENT modelleri, 1 ile 30 dakika arasında ayarlanabilir çalışma zamanlayıcısına sahiptir. Tek hızlı motor ile donatılmıştır ve hız kontrolü için uygun değildir.

160'tan 1000'e Modeller - Motor Özellikleri

• Motor tipi: Hız ayarlanabilir, 2 veya 3 hızlı
• Besleme: 230V-50Hz
• Koruma sınıfı: IP 44
• Yatak: Bilyeli yatak
• Aşırı yük koruması
• Yalıtım sınıfı: Sınıf B

1300'den 2000'e Modeller - Motor Özellikleri

• Motor tipi: 3 hızlı monofaze
• Besleme: 230V-50/60Hz
• Yalıtım sınıfı: Sınıf F
• Termal koruma
• Koruma sınıfı: IP 44
• Harici terminal kutusu: IP 55

Teknik Özellikler

• Düşük profilli karışık akışlı fan
• Ses emici izoleli yapı
• Çok sessiz çalışma
• Noise Abatement Society sertifikalı (TD-350, TD-500, TD-800, TD-1000, TD-2000)
• 160'tan 1000'e modeller: Plastik malzeme
• İç gövde: Özel delikli tasarım (ses dalgalarını ses emici malzemeye yönlendirir)
• Giriş ve çıkış ağızlarında lastik contalar
• Titreşim sönümleme
• Hava geçirmezlik
• Bağlantı terminali: 360° döndürülebilir
• TD-160 SILENT: S&P patentli özel yüzen motor
• 1300'den 2000'e modeller: Fiberglas akustik izolasyon ve epoksi polyester boyalı çelik sac
• Aerodinamik ağız tasarımı
• Kanal bağlantılarını ayırmadan açılabilir fan ünitesi
• TD-SILENT-T: 1-30 dakika ayarlanabilir zamanlayıcı
• İnsanların çalıştığı ortamlar için ideal
• Düşük gürültü seviyelerinin gerekli olduğu yerler için uygun

Ürün Açıklaması

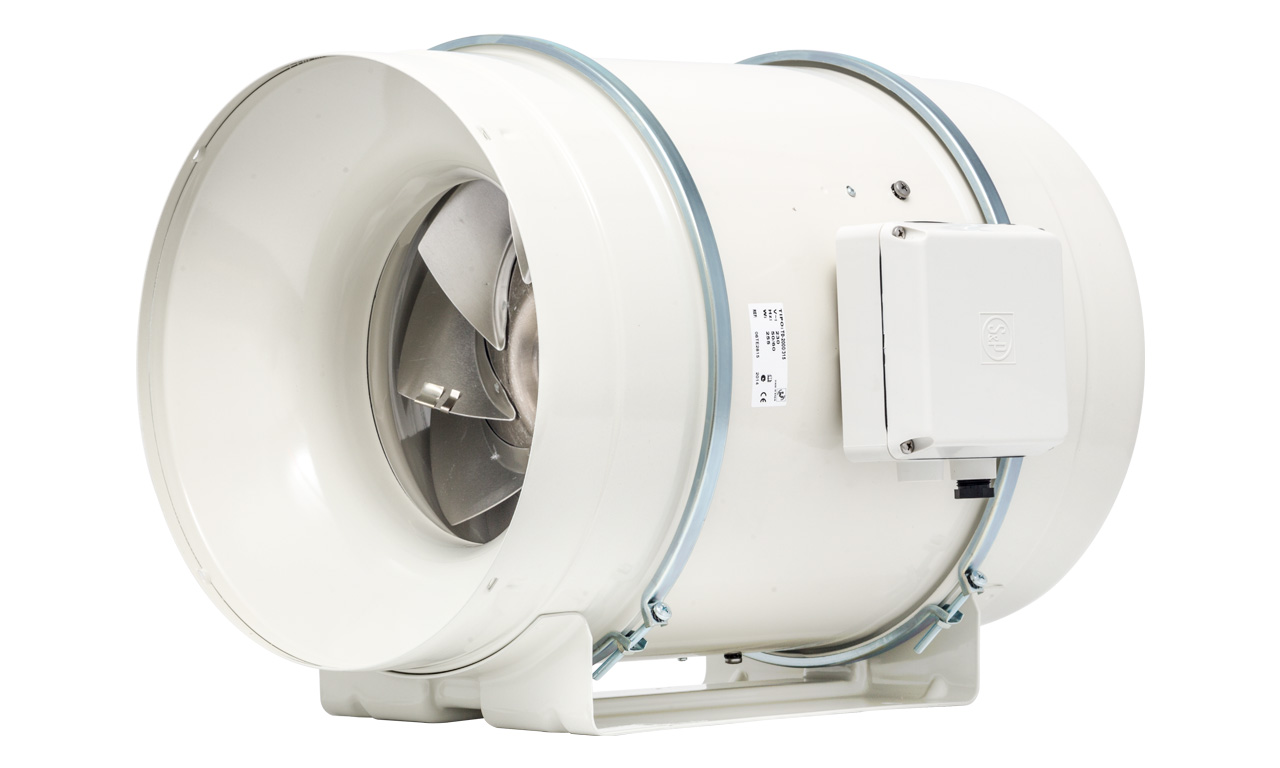

TD-MIXVENT, kanal tipi karışık akışlı fan serisidir. Benzersiz gövde tasarımı sayesinde fan motoru ve impeller'ın kanal sisteminden sökmeye gerek kalmadan çıkarılması ve yeniden takılması mümkündür.

160 ila 2000 modelleri kalın ve takviyeli plastikten üretilmiştir. 4000 ve 6000 modelleri epoksi polyester boyalı çelik sacdan üretilmiştir.

TD-MIXVENT-T Modelleri

Bu TD-MIXVENT modelleri, tek hızlı motora sahiptir ve hız kontrolü için uygun değildir. 1 ile 30 dakika arasında ayarlanabilir çalışma zamanlayıcısına sahiptir.

160-2000 Modeller - Motor Özellikleri

• Motor sınıfı: Sınıf B
• Yatak: Bilyeli yatak
• Koruma: Aşırı yük korumalı
• Koruma sınıfı: IP 44
• Hız kontrolü: 2 veya 3 hızlı doğrudan bağlantı, hız kontrolü için uygun
• Elektrik beslemesi (160-350): Monofaze 230V-50Hz
• Elektrik beslemesi (500-2000): Monofaze 230V-50/60Hz

4000 ve 6000 Modeller - Motor Özellikleri

• Motor sınıfı: Sınıf F
• Yatak: Bilyeli yatak
• Koruma: Aşırı yük korumalı
• Koruma sınıfı: IP 54
• Hız kontrolü: Voltaj ayarı ile hız kontrolü için uygun
• Elektrik beslemesi: Monofaze 230V-50/60Hz
• Elektrik beslemesi (4000): Üç fazlı 400V-50/60Hz
• Elektrik beslemesi (6000): Üç fazlı 400V-50Hz

Teknik Özellikler

• Kanal tipi karışık akışlı fan
• Benzersiz gövde tasarımı
• Motor ve impeller kanal sisteminden sökmeden çıkarılabilir
• 160-2000 modeller: Kalın ve takviyeli plastik
• 4000 ve 6000 modeller: Epoksi polyester boyalı çelik sac
• Kolay bakım ve servis
• Üç fazlı modeller için inverter ile hız ayarı yapılabilir
• TD-MIXVENT-T: Tek hızlı motor, hız kontrolü için uygun değil
• TD-MIXVENT-T: 1-30 dakika ayarlanabilir zamanlayıcı

Ürün Açıklaması

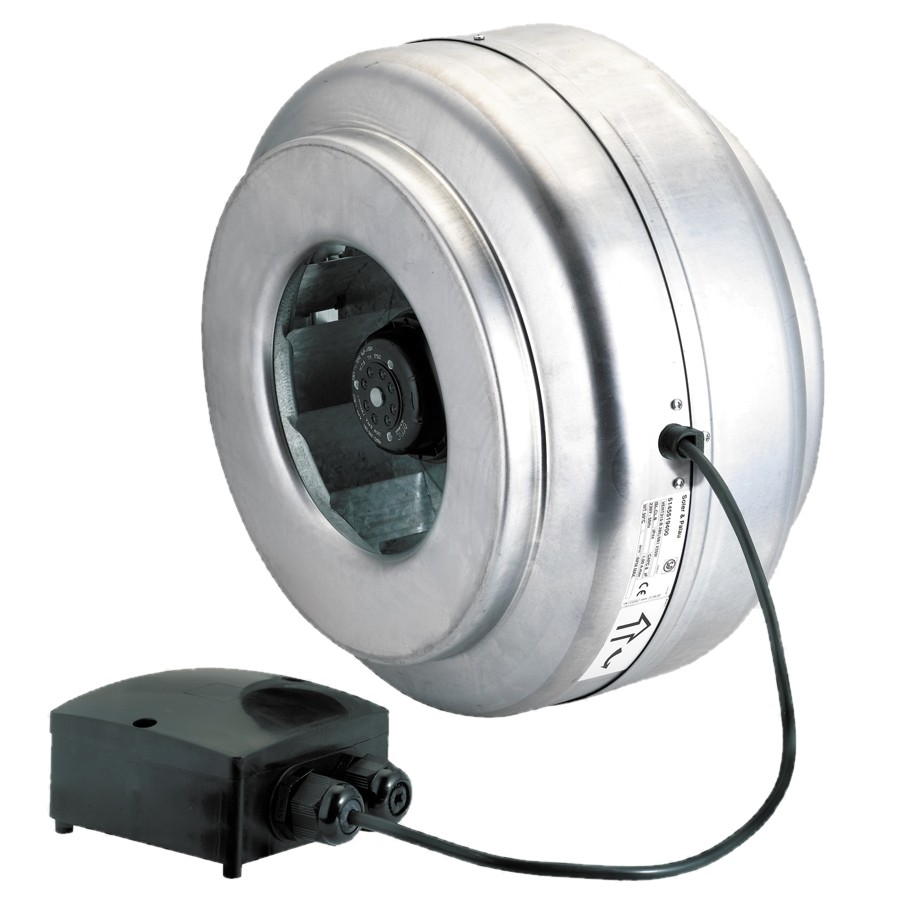

VENT-NK, yuvarlak kanal tipi radyal fan serisidir. Yüksek kalite galvaniz çelik sacdan üretilmiştir. Gövde korozyona karşı yüksek dirençlidir.

Standart olarak montaj ayağı ve elektrik bağlantı terminali ile birlikte temin edilmektedir. Tüm modellerde fanlar direkt akuple monofaze motorlu, geriye eğimli kanatlıdır.

Özel Not: 355 ve 400 modelleri siyah polyester boya ile boyanarak korozif direnci artırılmış olan çelik sacdan üretilmiştir.

Motor Özellikleri

100NK'den 250NK'e kadar modeller:

• Koruma sınıfı: IP 44
• Yalıtım sınıfı: Sınıf B
• Yatak: Rulman yataklı
• Koruma: Aşırı ısınma korumalı

315NK modeli:

• Koruma sınıfı: IP 44
• Yalıtım sınıfı: Sınıf F

355'ten 400'e kadar modeller:

• Koruma sınıfı: IP 54
• Yalıtım sınıfı: Sınıf F
• Yatak: Rulman yataklı
• Koruma: Aşırı ısınma korumalı

Elektrik Girişi

• Monofaze 230V-50/60Hz
• Trifaze 230/400V-50Hz (355N-T ve 400N-T modelleri)
• Tüm modeller hız kontrolüne uygundur
• Trifaze modeller, frekans invertörü ile hız kontrolüne uygundur

Teknik Özellikler

• Yuvarlak kanal tipi radyal fan
• Yüksek kalite galvaniz çelik sac
• Korozyona karşı yüksek direnç
• Standart montaj ayağı
• Standart elektrik bağlantı terminali
• Direkt akuple monofaze motor
• Geriye eğimli kanatlar
• 355 ve 400 modeller: Siyah polyester boyalı çelik sac (artırılmış korozif direnç)
• 100'den 250'a kadar modeller: Plastik enjeksiyon ile üretilmiş kanatlar
• Hız kontrolü uyumlu
• Trifaze modeller için frekans invertörü ile hız kontrolü

Ürün Açıklaması

CAB, akustik kabin fanı serisidir. Yüksek kalite galvaniz çelikten üretilmiştir ve 50 mm kalınlığında yanmaz akustik izolasyona sahiptir.

Fan kabini hava geçirmezdir ve kolay ve pratik montaj, söküm ve bakım için tasarlanmıştır. Tüm modellerde fanlar monofaze, direkt akuple, ileri eğimli radyal fanlardır.

Tüm modeller ERP direktiflerinin verimlilik gereksinimlerini karşılayan akustik kabinlerde barındırılmıştır. Tüm kabinler standart olarak dış mekanda monte edilebilir.

Modele bağlı olarak 2 kutuplu ve 4 kutuplu motor seçenekleri mevcuttur.

Motor Özellikleri

CAB-125'ten 315'e kadar modeller:

• Koruma sınıfı: IP 44
• Yalıtım sınıfı: Sınıf B
• Yatak: Rulman yataklı
• Koruma: Termal korumalı

CAB-315N'den 400'e kadar modeller:

• Koruma sınıfı: IP 55
• Yalıtım sınıfı: Sınıf F
• Yatak: Rulman yataklı
• Koruma: Termal korumalı

Elektrik Girişi

• Besleme: Monofaze 230V-50Hz
• Hız kontrolü: Voltaj ayarı ile hız kontrolüne uygundur
• Çalışma sıcaklığı: -20°C ile +40°C arası

Teknik Özellikler

• Akustik kabin fanı
• Yüksek kalite galvaniz çelik
• 50 mm kalınlığında yanmaz akustik izolasyon
• Hava geçirmez kabin tasarımı
• Kolay ve pratik montaj, söküm ve bakım
• Monofaze, direkt akuple motor
• İleri eğimli radyal fanlar
• ERP direktifleri verimlilik gereksinimlerini karşılar
• Dış mekanda montaj uygunluğu (standart)
• 2 kutuplu ve 4 kutuplu motor seçenekleri
• Hız kontrolü uyumlu

Ürün Açıklaması

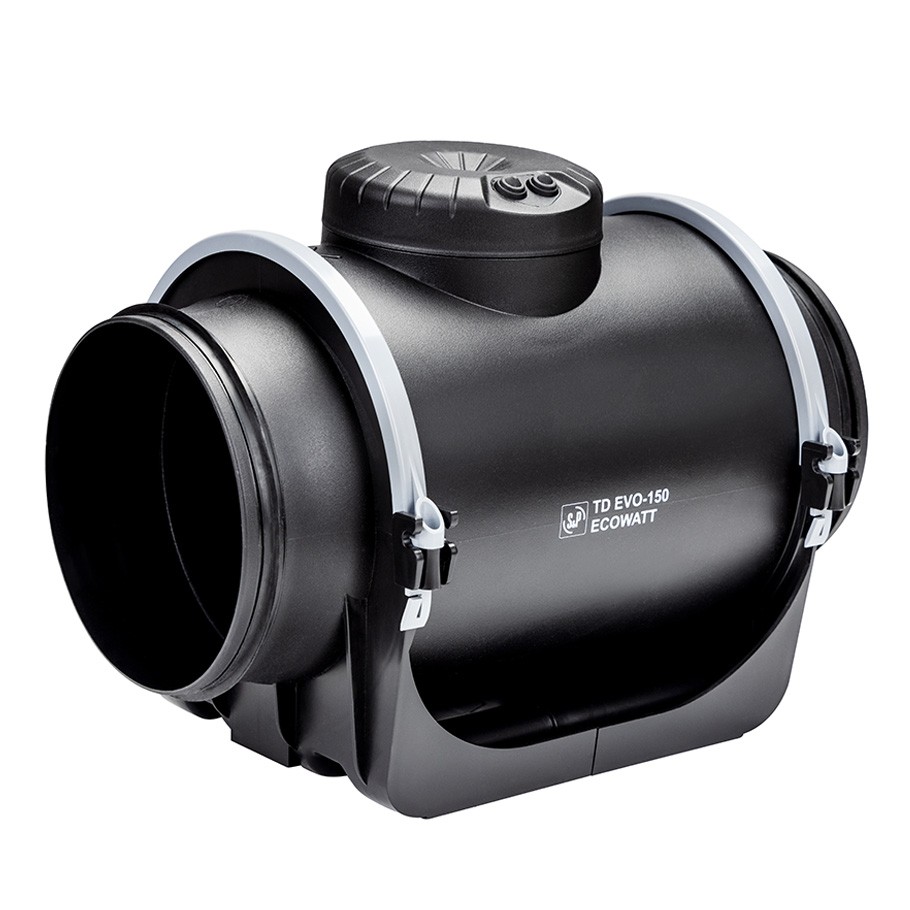

TD EVO PF ECOWATT, yuvarlak kanallar için düşük profilli karışık akışlı fan serisidir. %85 geri dönüştürülmüş plastikten üretilmiştir.

İmpeller ve sessiz blok, performansı garanti etmek için takviyeli, işlenmemiş plastikten yapılmıştır.

7 farklı model mevcuttur ve 190 ila 1780 m³/h debi aralığı ile Ø100 ila 315 mm bağlantı çapları sunar.

Benzersiz gövde tasarımı sayesinde, fan motoru ve impeller'ın bağlı kanaldan sökmeye gerek kalmadan çıkarılması ve yeniden takılması mümkündür.

İmpeller, kılavuz kanat ve çıkış difüzörünün optimize edilmiş tasarımı, artırılmış performans ve azaltılmış gürültü seviyelerine katkıda bulunur.

Hava sızıntısını önlemek için, ana gövde ile montaj ayağı arasında çift enjeksiyonlu sızdırmaz, hava geçirmez yapı içerir. Flanşlarda lastik contalar kullanılarak kanallarla hava geçirmezlik daha da artırılır.

Motor ile kılavuz kanat arasına entegre edilmiş sessiz blok, motor titreşimlerini minimize eder ve yüksek hızlarda bile sistemin ses seviyesini düşürür.

Motor Özellikleri

• Motor tipi: Fırçasız EC motoru
• Besleme: 230V±10% 50/60Hz
• Yalıtım sınıfı: Sınıf B
• Koruma sınıfı: IP 44
• Hız kontrolü: Terminal kutusunda bulunan potansiyometre veya REB-ECOWATT tipi harici kontrol aracılığıyla %100 ayarlanabilir
• Uzaktan kumanda: 0-10V harici sinyalli analog girişli
• Yatak: Bilyalı rulmanlar
• Termal koruma: Manuel reset ile
• Çalışma sıcaklığı: -20°C ile +40°C arası

Teknik Özellikler

• Düşük profilli karışık akışlı fan
• Yuvarlak kanallar için özel tasarım
• %85 geri dönüştürülmüş plastikten üretim
• Model sayısı: 7 farklı model
• Debi aralığı: 190 ila 1780 m³/h
• Bağlantı çapları: Ø100 ila 315 mm
• İmpeller ve sessiz blok: Takviyeli, işlenmemiş plastik
• Benzersiz gövde tasarımı
• Motor ve impeller kanal sisteminden sökmeden çıkarılabilir
• Optimize edilmiş impeller, kılavuz kanat ve çıkış difüzörü
• Artırılmış performans
• Azaltılmış gürültü seviyeleri
• Çift enjeksiyonlu sızdırmaz yapı
• Hava geçirmez yapı
• Flanşlarda lastik contalar
• Sessiz blok entegrasyonu (motor ve kılavuz kanat arası)
• Motor titreşimlerinin minimize edilmesi
• Yüksek hızlarda düşük ses seviyesi
• Fırçasız EC motor teknolojisi
• Enerji verimliliği
• %100 hız ayarlanabilirliği
